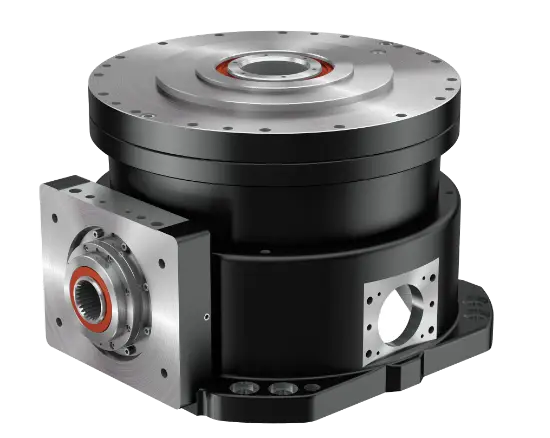

齿轮头RS系列搭载了精密减速机RV-C，能够实现高精度定位和低背隙。具备高刚性和耐负载性，能够顺畅地进行重物的处理。拥有低振动和稳定的运动特性，且使用寿命长，有助于提高旋转工作台的工作效率和质量。

旋转工作台（分度台）是一种自动化制造过程中以一定间隔配置工件的装置，需要在一定角度精确地停止，以使工件在每个分度位置上都能够得到正确的加工。如果分度精度低的话，会使产品产生位置偏差，影响产品、制造的质量。特别是在处理重物时，振动和冲击会给装置施加很大的负荷，降低定位精度，因此确保耐负荷性和稳定性的强化结构和高度的控制技术是不可缺少的。

RS系列采用了配管、电缆等使用更便利的中空型【精密减速机RV-C】。RV-C继承了RV系列的高精度、高刚性、高扭矩、高负荷支撑，有助于提高耐负荷性和稳定性。



RS系列的主要特点

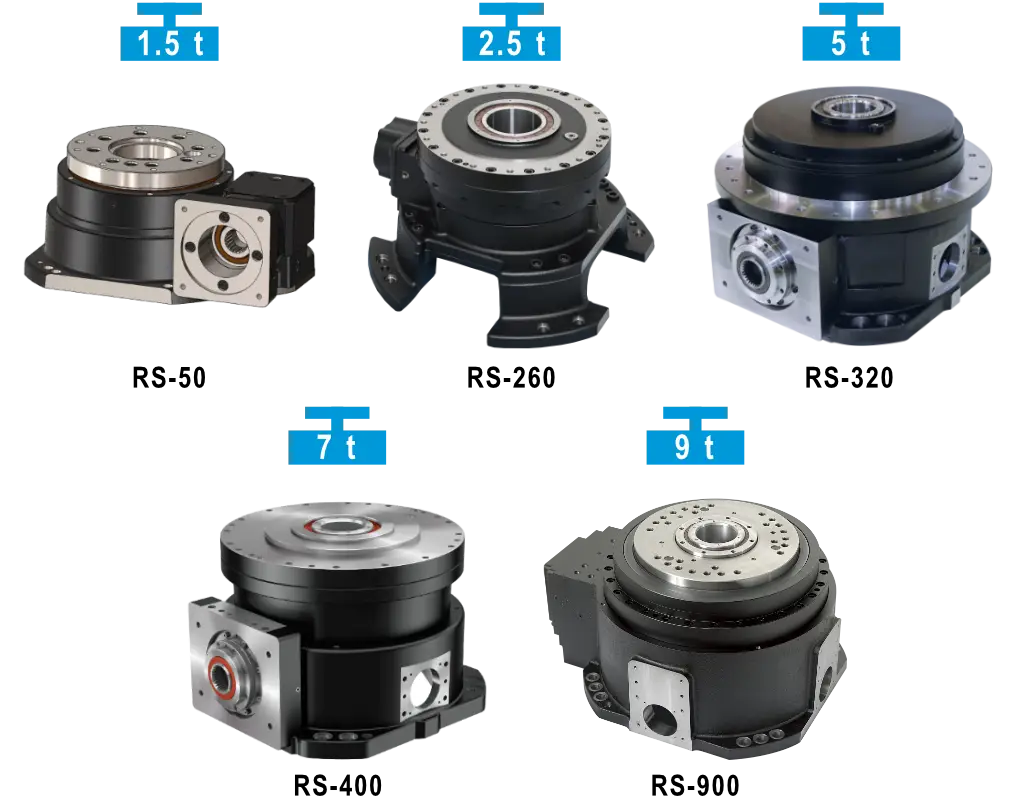

RS系列根据载重量不同分为5种产品型号，8款阵容。因此，您可以根据需求，选择适合旋转工作台的规格，以满足不同的需求。另外，通过设置配线、配管用开口孔的基座法兰设计，可以实现设备小型化和削减工时。

POINT01

【对应大负载】使用精密减速机RV！最大负载可达9吨

可用于需要精确旋转大负荷的汽车焊接、搬运、包装等多种用途。

POINT02

采用内置大型主轴承的RV- C，只需RS就能支撑大负荷！

为了直接支撑大负荷，内置了大型角接触球轴承。角接触球轴承内部有多个球体，这些球体在旋转轴和外壳之间提供平滑运动。角接触球轴承的设计特别支持径向载荷（从轴中心垂直施加的载荷）和推力载荷（沿着轴中心线施加的载荷），因此耐载荷性也很好，可以搭载大型工件。

（※推力载荷也称为轴向载荷。）

 【例：RS-900A】

容许推力：88200N

容许力矩：44100Nm

【紧凑化】扁平结构有助于节省设备的空间！

POINT01

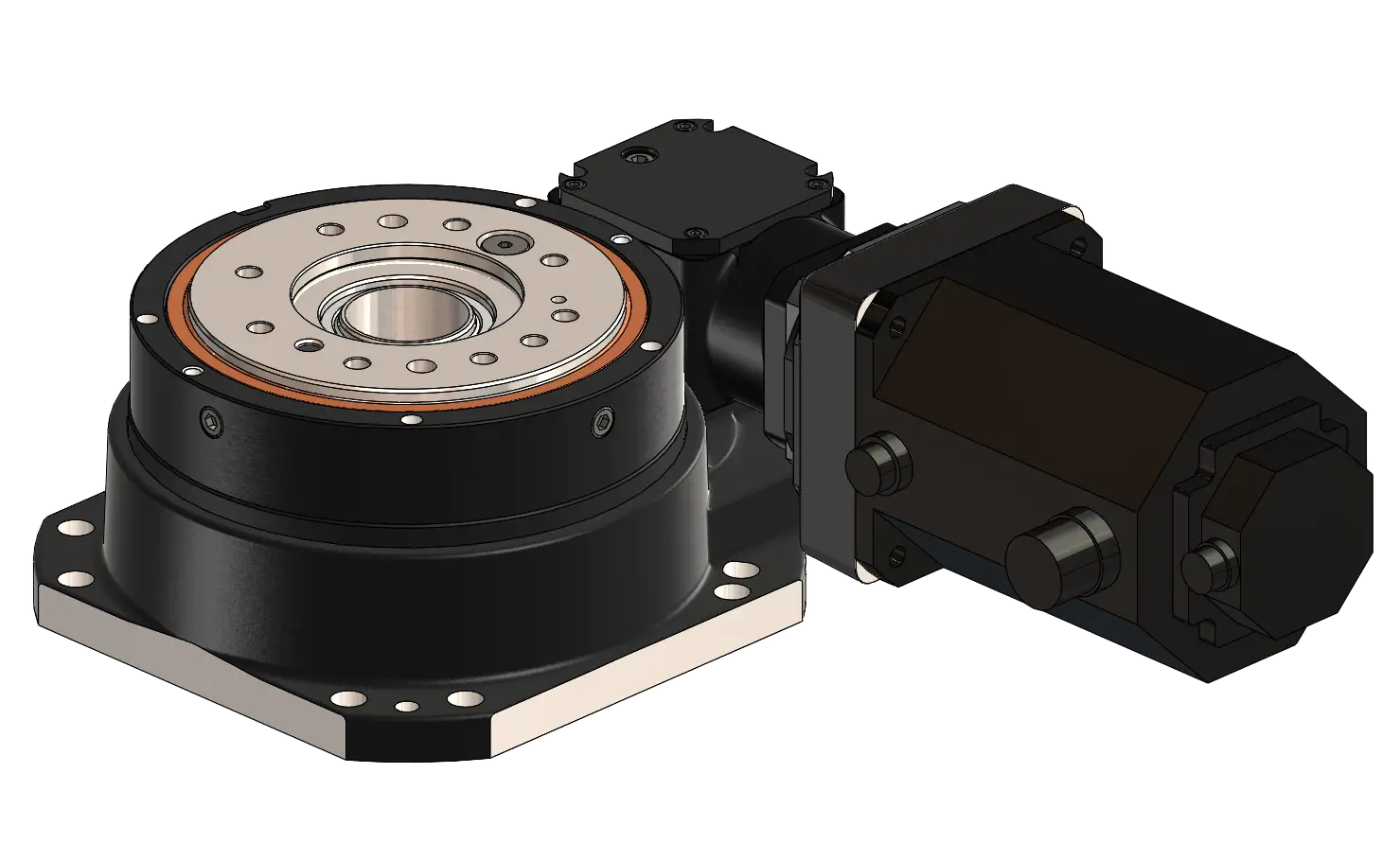

不需要准备架台！可以直接固定在地面上

RS的传动部一体化设计中，框架也起到基座支架的作用。因此，可以直接固定在板上，不需要架台，为减少零件数量做出贡献。而且，通过直接固定在板上，可以提高设置的稳定性，防止振动和偏移。通过这个设计，机械全体的刚性提高，也能得到抑制振动和噪音的效果，能长期维持稳定的性能。

POINT02

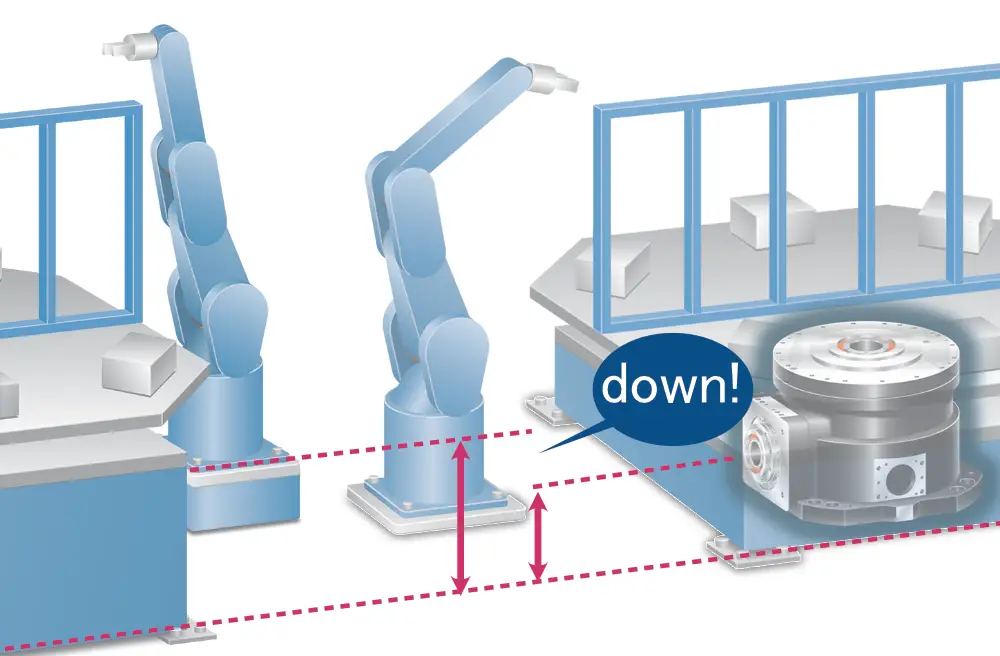

可通过直交输入轴将电机安装成直角

由于输入轴和输出轴呈直角配置，因此可将电机安装在减速机的侧面。这样可以将设备的整体高度控制得较低，特别是在有高度限制的空间里进行设备设计时，可以减少与其他设备和零件的干扰。此外，侧面安装的电机在维护和更换时更方便，因此提高了作业效率。

【减少工时】大幅减少客户的设计、组装工时！

POINT01

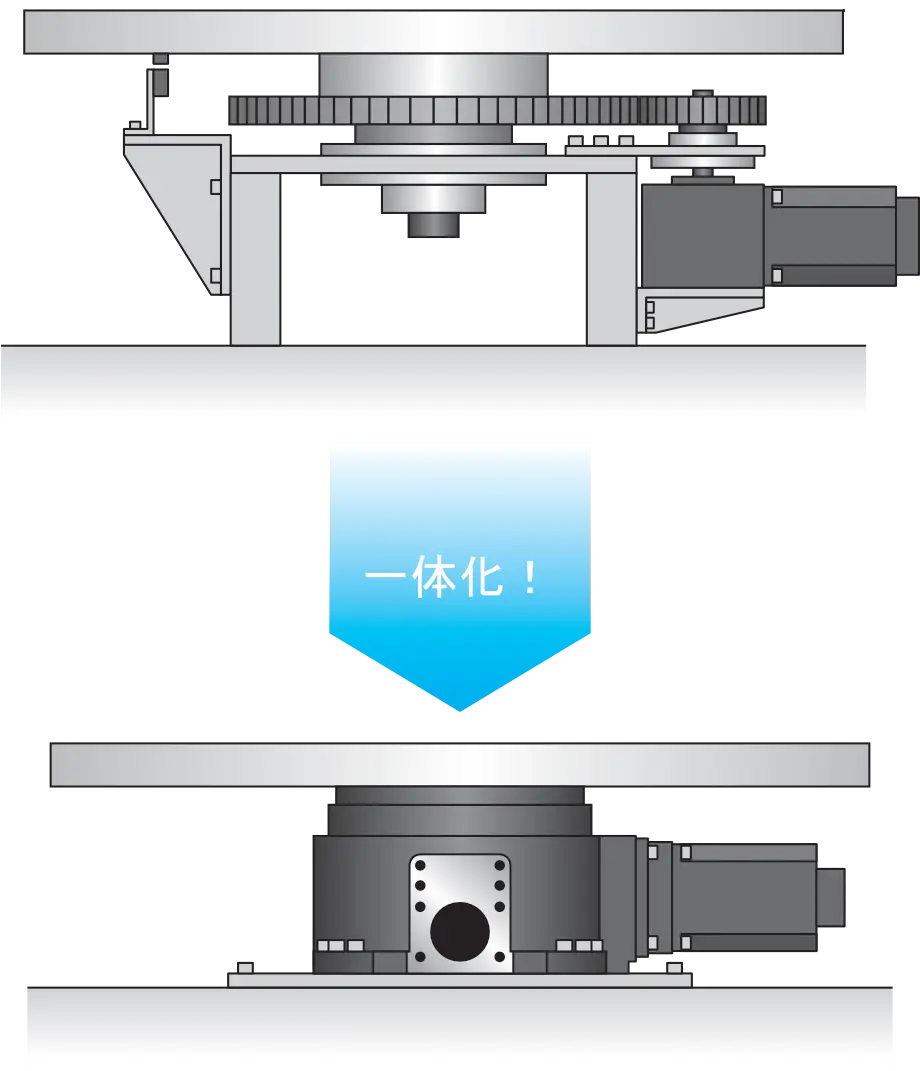

将结构部分一体化，减少部件数量

通过将齿轮、电机法兰、架台集成为一体型的工作台结构，大幅减少零件数量和设计、组装工时。不需要考虑多个组件的兼容性和组合，从而简化设计过程。同时，减少了零件间不恰当的接合和调整问题，提高了整体结构的可靠性和动作精度。另外，因为附带了各主要电机的专用紧固部件，所以即使不准备专业知识和特殊工具也可以安装电机。

POINT02

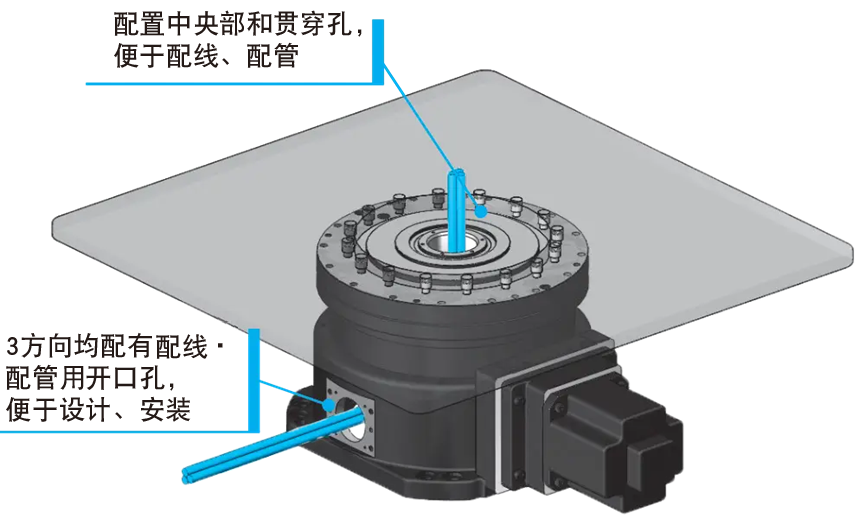

通过中空结构简化配线管理

因为是中空结构，所以可以利用其中心的孔洞进行配线配管的管理。由此，配线配管的处理也变得容易，维护和更换作业也变得简单。中空结构在清洁机器外观的同时，也能减少对配线配管的损伤风险。另外，在架台上配置了3个方向的配线配管用开口孔，使配线配管的处理更加容易，为减少设计工时做出贡献。

RS系列的应用案例

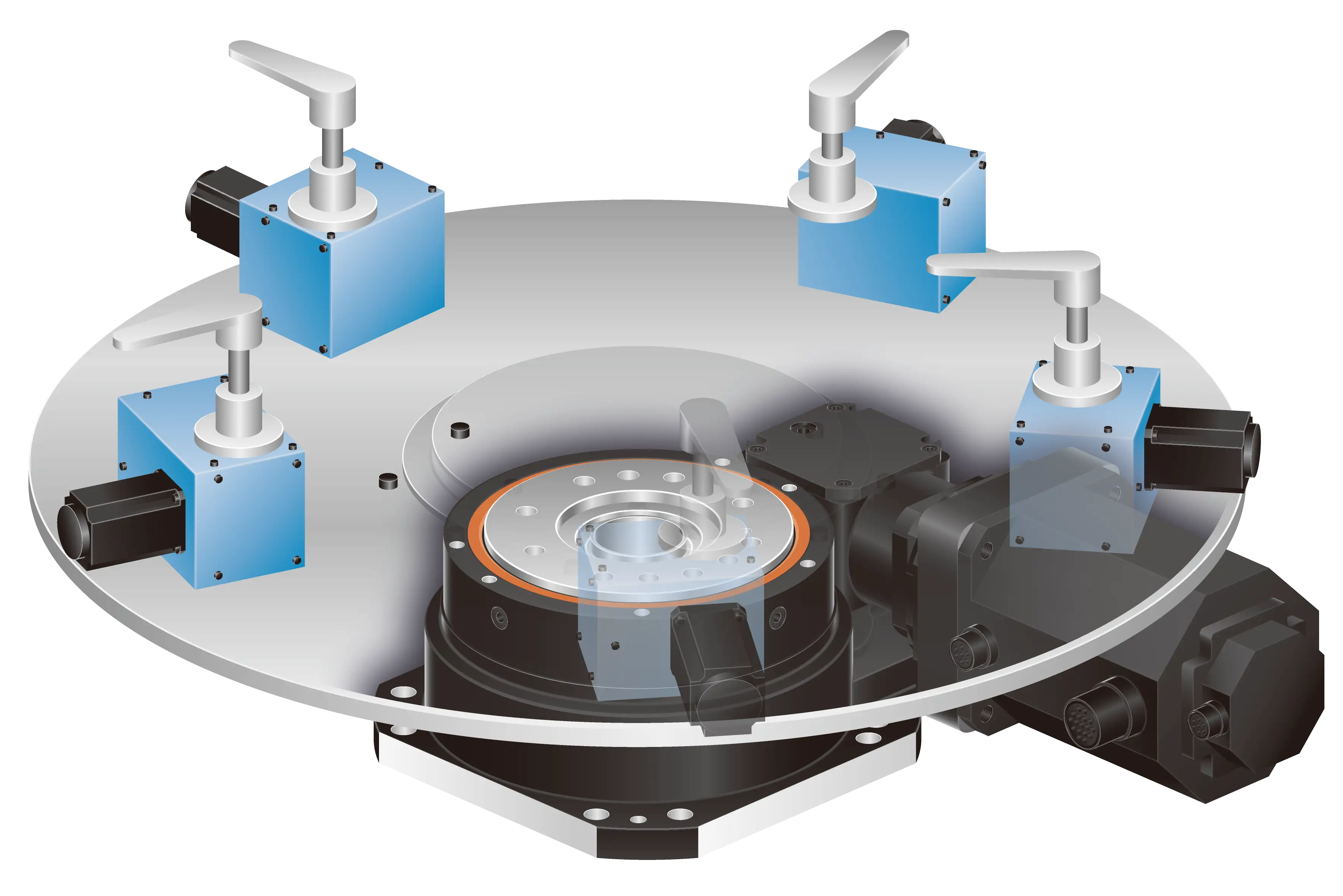

组装线的旋转工作台

焊接设备

如对产品感兴趣，请点击产品详情齿轮箱RS系列
